01. 接线前准备好电笔1支,十字螺丝刀1把,电工胶布1卷,笔1支(油性记号笔最佳),标签纸几张
02. 开关对应的空气开关拉下电闸断电
03. 把机械开关拆下来,所有接线拧下来,注意线和线分开,不要接触到
04. 空气开关合上电闸通电
05. 用电笔测量底盒中的每根线,电笔灯亮的为火线,用标签纸做好标记火线L,贴在线上
06. 底盒中其他的线依次和火线搭一下,如果照明灯具亮的为灯线,标签纸做好标记灯线L1,贴在线上
07. 空气开关拉下电闸断电
08. 把智能开关的玻璃面板拆下来,铜柱螺丝拧松

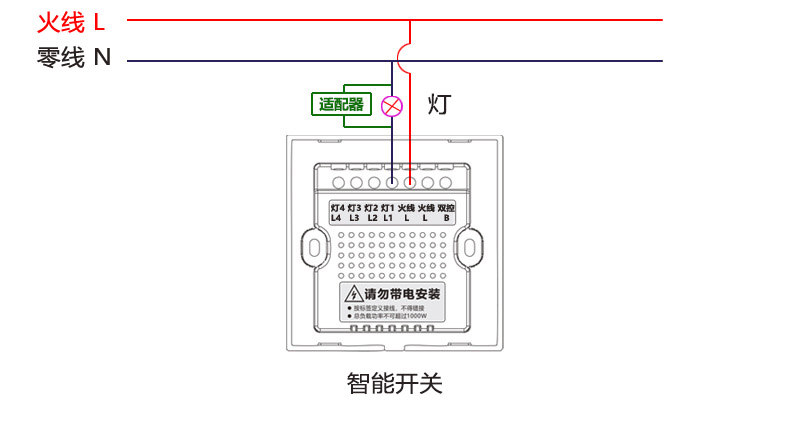

09. 底盒中标记好的火线L、灯线L1分别接入到智能开关对应的铜柱上
10. 智能开关的L1对应灯具的进线处并联上适配器
11. 空气开关合上电闸通电
12. 打开峥果智能APP,添加设备,配置好网络,测试开关是否正常工作
13. 空气开关拉下电闸断电
14. 底盒中的线整理好,把智能开关固定到底盒上,扣上玻璃面板
15. 空气开关合上电闸通电
备注:
1. 接线时,请严格按照上述步骤操作,接线时请勿将线搭到其他铜柱上,以免开关损坏不能正常工作
2. 接完线后,底盒、适配器接线处如果有裸露的线,请用电工胶布包裹好
