K2单火线双控开关接线图

案例二 : 2个2开双控开关(共2路灯)
2个开关上的2个按键位都是双控

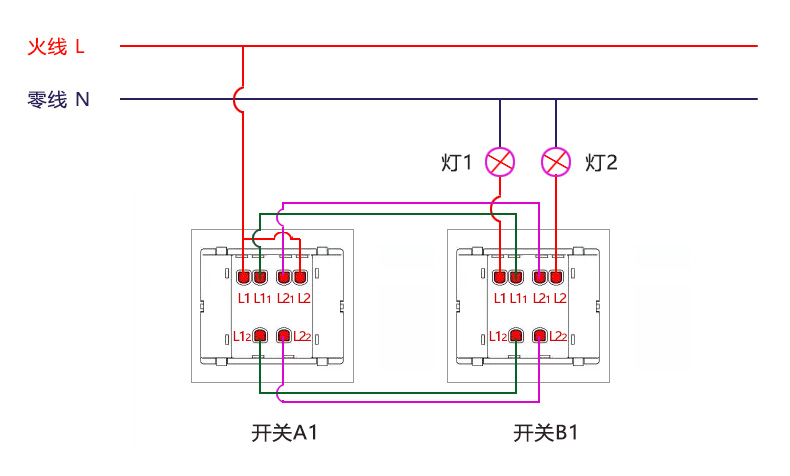

机械开关接线图

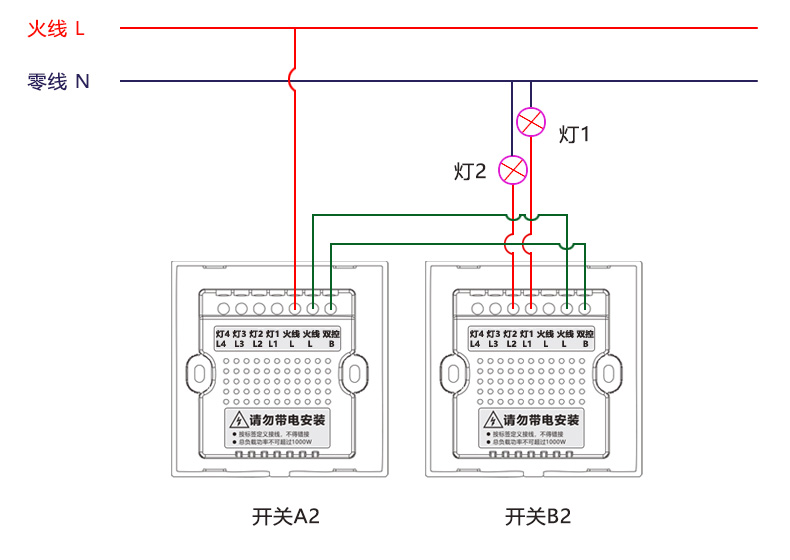

智能开关接线图


一般情况下(仅供参考,以实际为准):
底盒A中有5根线
底盒B中有6根线



详细操作步骤

01. 接线前准备好电笔1支,十字螺丝刀1把,电工胶布1卷,笔1支(油性记号笔最佳),标签纸几张
02. 机械开关的每个按键分别开灯关灯,可判断出机械开关A1上的2个按键位都是双控,机械开关B1上的2个按键位也都是双控
(根据第2步的操作,一般情况1个底盒中有火线、无灯线;另1个底盒中无火线、有2根灯线)
03. 开关对应的空气开关拉下电闸断电
04. 把机械开关A1和B1拆下来,所有线拧下来,注意线和线分开,不要接触到
(原机械开关上,如果有一些短线作为跳线用,都不要了)
05. 空气开关合上电闸通电
06. 分别在2个底盒中用电笔测量每根线,如果底盒中只有1根线亮,此处为底盒A;另外1个底盒中的线全部不亮,此处为底盒B
07. 底盒A中用电笔测灯亮的为火线,用标签纸做好标记火线L,贴在线上,火线和其他的线依次搭一下,如果照明灯具都不亮,底盒A中无灯线,说明灯线在底盒B中
(根据第5、6步的操作,可确定灯具线在同一底盒内)
08. 底盒A的其他线中的任意一根线,用标签纸也做好标记火线L,贴在线上,然后和前面的火线搭在一起,注意要接触良好
09. 到底盒B处,电笔测灯亮的线,用标签纸做好标记火线L,贴在线上
10. 底盒B的火线和其他线依次搭一下,照明灯具亮的线为灯线,标签纸分别做好标记灯线L1、灯线L2,贴在线上
(L1对应的灯具,尽量选筒灯、吸顶灯、灯带等容易拆卸的灯具,以方便并联适配器)
11. 底盒A内余下的线中的任意一根线,用标签纸做好标记双控B,贴在线上,然后和前面的火线搭在一起,注意要接触良好
12. 到底盒B处,用电笔测未标记过的线,电笔灯亮的线为双控B,用标签纸做好标记双控B,贴在线上
13. 空气开关拉下电闸断电
14. 把智能开关A2和B2的玻璃面板拆下来,铜柱螺丝拧松
15. 底盒A中标记好的2根火线L、1根双控B分别接入到智能开关A2对应的铜柱上
16. 底盒B中标记好的1根火线L、1根双控B、灯线L1、灯线L2分别接入到智能开关B2对应的铜柱上
17. 智能开关B2的L1对应灯具的进线处并联上适配器
18. 空气开关合上电闸通电
19. 开关B2为双控开关的主开关,打开峥果智能APP,添加设备,配置好网络,测试开关是否正常工作
20. 开关A2为双控开关的副开关,无需配置网络;开关A2和B2操作按键双控配对,两个开关即可控制同一个灯
21. 空气开关拉下电闸断电
22. 接完线后,底盒、适配器接线处如果有裸露的线、未使用的线,请用电工胶布包裹好
23. 底盒中的线整理好,把智能开关A2和B2分别固定到底盒上,扣上玻璃面板
24. 空气开关合上电闸通电

备注:
1. 接线时,请严格按照上述步骤操作,请勿错接,以免开关损坏不能正常工作
2. 开关背面标签上两个火线铜柱,内部是导通的,火线接在任意一个火线铜柱上都可以
3. 双控开关接线前,不分主开关,副开关,接线后,开关L1有接灯具的为主开关,可以配置网络
4. 有些底盒内,如果有多根火线的,做为接到给其他开关或设备的,将火线都接到火线铜柱上
5. 感应电情况:某种场合中会发现,当1根双控线接火线后,其他未接的双控线电笔测也会亮,此种情况用该线去接灯线,照明灯亮则说明是该双控线,此种情况俗称感应电,和电线材质,走线长度,环境等有关
